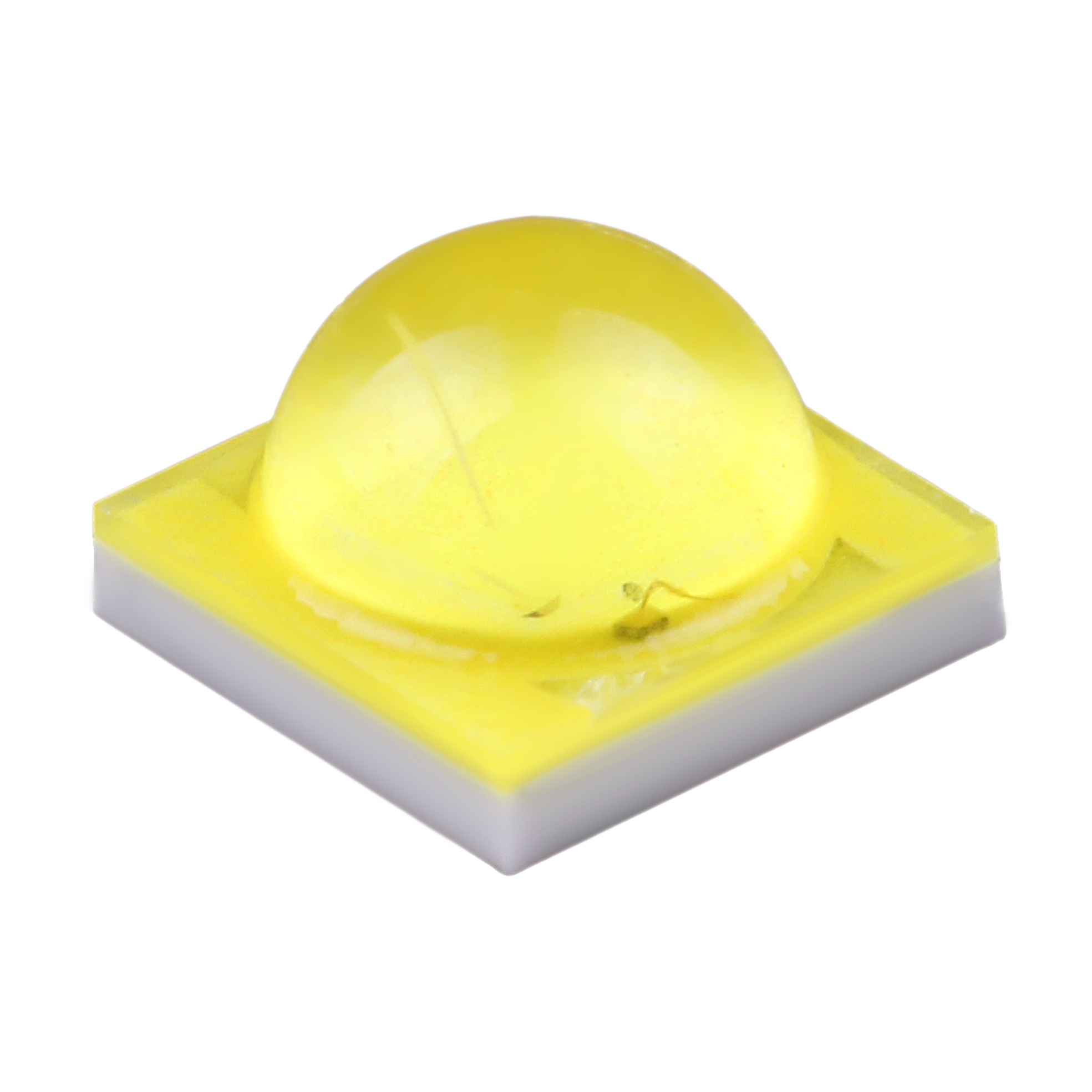

陶瓷基板導熱系數高，倒裝芯片，金錫共晶，熱電分離設計，可大電流驅動
TF1采用陶瓷基板和特殊共晶技術實現更低的熱阻、更好的散熱以及更高的可靠性；焊盤采用熱電分離設計，可大電流驅動。獨特的光學透鏡，朗伯形貌發光，使得客戶更容易進行二次配光。藍寶石倒裝芯片，熒光粉噴涂工藝，特殊設計光學透鏡封裝。
陶瓷封裝，高亮度，高光效?
尺寸：3.5mmx3.5mmx2.24mm?
根據ANSI 標準分檔?
適于SMT 貼片?
發光角度：120°?
包裝：最大1000 顆/卷
| 電性參數： (T solder pad =25 ℃，IF=350mA)? | |||||
| 常規色溫/K | 典型顯指 | 亮度等級 / 最小光通量 (lm) | |||
| S3 | S4 | S5 | S6 | ||
| 156 | 164 | 172 | 182 | ||
| 3000 | 70 | ● | ● | ||
| 4000 | 70 | ● | ● | ||
| 5000 | 70 | ● | ● | ||
| 6000 | 70 | ● | ● | ||
路燈 ?
隧道燈 ?
工礦燈
規格書：
LBQ3-70-80_045 ?TF1_Data Sheet ?A03.pdf
CAD(3D):
光學文件鏈接：(可與TF2共用)
https://pan.baidu.com/s/1QXesTnh5tasCUdqA6mJvvg?pwd=j7s8?
提取碼：j7s8?
